エレクトログロットグラフ（EGG）機器です。

非観血に発声時の声帯の接触面積を測定します。首の表面から電極をあて、声帯に微小な電流を流し、電気的抵抗を測定します。発声時の声門の振動サイクルの声帯の接触面積が変わることで、電気抵抗が変動します。

声帯接触による首の抵抗地の変動は、被験者により変わりますので、接触面積の絶対値ではなく、被験者における変動パターンを得ることになります。

ラリンゴグラフEGG-A100

コンパクトな研究用のエレクトログロットグラフ（EGG）機器です。
9Vのバッテリーで駆動します。
音声とEGG信号がアナログ出力されますので、記録には別途記録器が必要です。

大人用EGG電極とマイクロフォンが付属しています。

ラリンゴグラフEGG-D100

USB給電で駆動するコンパクトなシリーズです。
音声とEGG信号がVoice Suiteソフトウェアで記録します。

アナログ出力されますので、記録には別途記録器が必要です。

大人用EGG電極が付属しています。
マイク用のソケット形状や電極サイズは、お問合せ下さい。（電極の取り外しはできません）

ラリンゴグラフEGG-D200

ECG-D200は、2ch入力（マイクロフォンとEGG）のプロセッサーです。USBにより電力を供給され、Voice Suiteソフトウェアにて、記録します。

アナログ出力も可能なので、別の記録器での記録も可能となります。

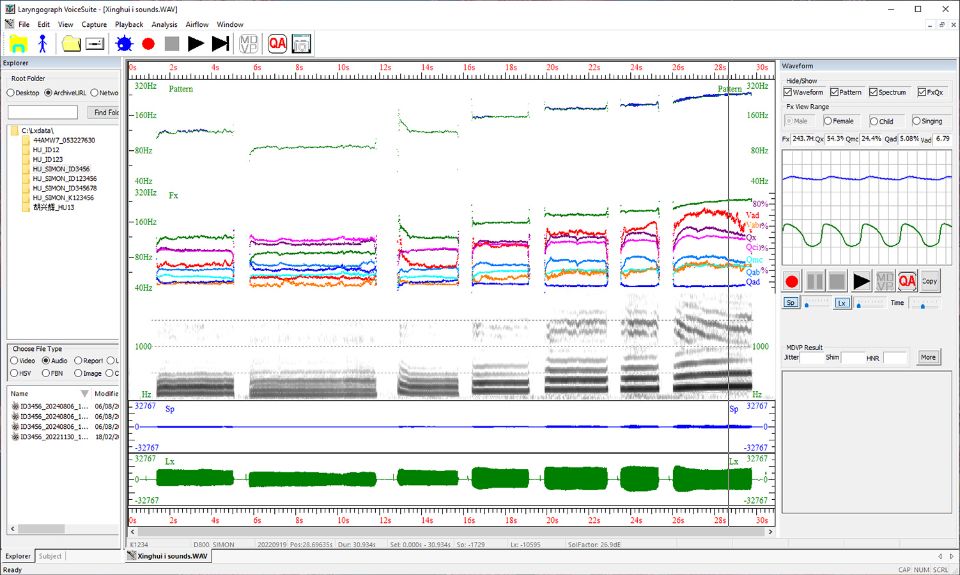

Voice SuiteソフトウェアによるEGG信号と音声信号の記録

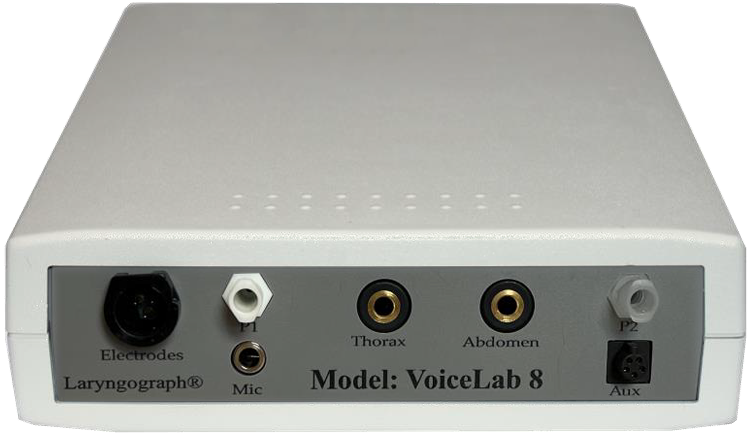

VoiceLab8は、最大8種類のトランスデューサーからの信号を同時に記録できる、携帯型の8チャンネルUSBデータ収録デバイスです。USBバスパワーで動作し、接続したUSBポートから5VDCで消費電流は最大でも500mA以内に収まります。

対応トランスデューサーには、エレクトレット・コンデンサーマイク、電気声門図（EGG）電極、加速度計、鼻腔圧カニューレ、気流・圧力トランスデューサー、RIPベルトが含まれます。

Laryngographは、オプションの鼻用加速度計、気流センサー、圧力センサーを提供しており、WindowsノートPCと組み合わせて、携帯型のマルチセンサー音声記録・解析システムを構築できます。

VoiceLab 8 デバイス仕様：

• 8チャンネル A/Dコンバーター
• 90dB SNR、16bit解像度
• 総サンプリングレート：48kHz～192kHz
• USBバス給電（5V DC）、<500mA
• 絶縁USBバス／電源
• 録音チャンネル数：1～8を選択可能

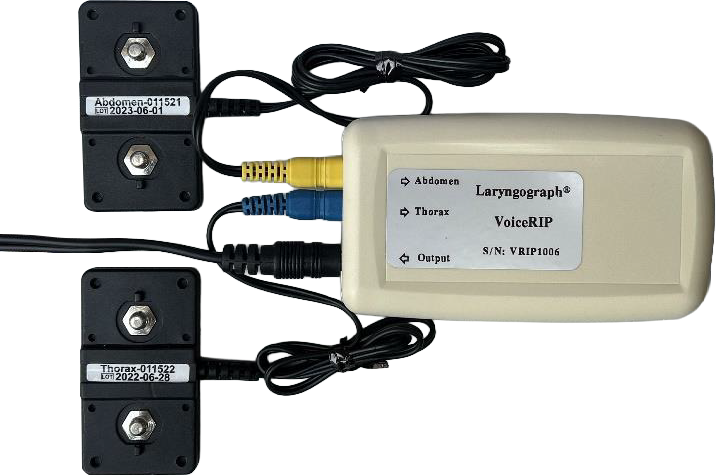

VoiceRIP 本体およびセンサー

単4形電池×2、連続動作時間：約200時間　胸部（Thorax）センサーとベルトを閉ループになるよう接続して電源オン　動作中はLEDが10秒ごとに1回点滅　LEDが暗くなってきたら電池を交換

RIPベルト M,Lサイズ

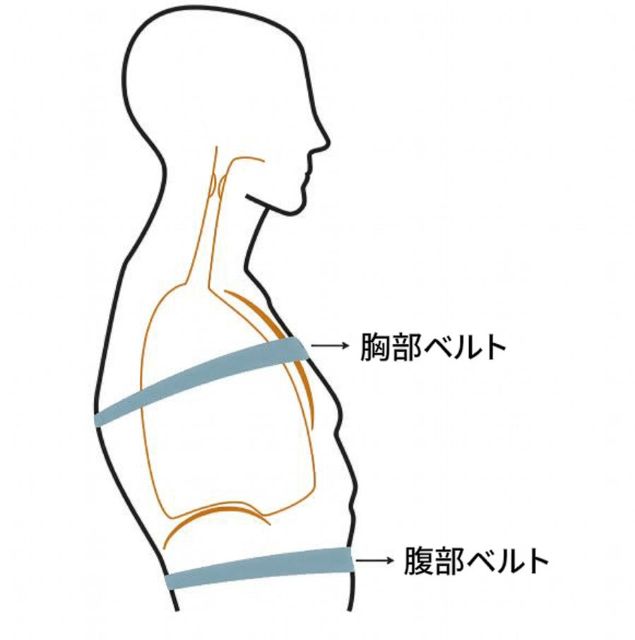

RIPベルトの装着位置

Voice Suiteソフトウェア

VoiceSuite は、録音、リアルタイム解析・表示、バイオフィードバック機能を備えた Windows 向けアプリケーション・スイートです。連続発話を独自の高度な定量手法で解析し、豊富なオプションのグラフ表示や各種パラメータ測定とともに、結果を即座に得られます。

主な機能

• PCM WAVファイルとして録音
• 波形をリアルタイム表示
• Fx／Qxトレースをリアルタイム表示
• スペクトログラムをリアルタイム表示
• 持続発声に対するMDVP解析
• Fx／Qx／Axの分布
• ダイナミック・ボイス・レンジ・プロファイル
• Fx／Qxの不規則性指標
• 異なる録音の比較
• 1～8チャンネル同時録音
• 気流・圧力信号のピーク／平均値測定
• プロジェクト／話者別のデータ整理
