E-Mitter® 埋込型送信器とER4500励起・受信器を組み合わせ、マウスやラットの体温・活動量を連続測定可能です。HRモデルでは心拍数も同時に記録し、VitalView® 6でデータを確認できます。
動物につなぐケーブルを使わず測定
送信器は受信器から非接触で給電を受けて動作します。送信器に電池を搭載せず、動物と外部装置をつなぐテザーも使用しません。
最大32個体の測定を一つのPCで管理
受信器は1個体につき1台。最大32個体を測定でき、HRモデルでは全体で最大96データチャンネルを記録できます。単独飼育環境で使用するシステムです。

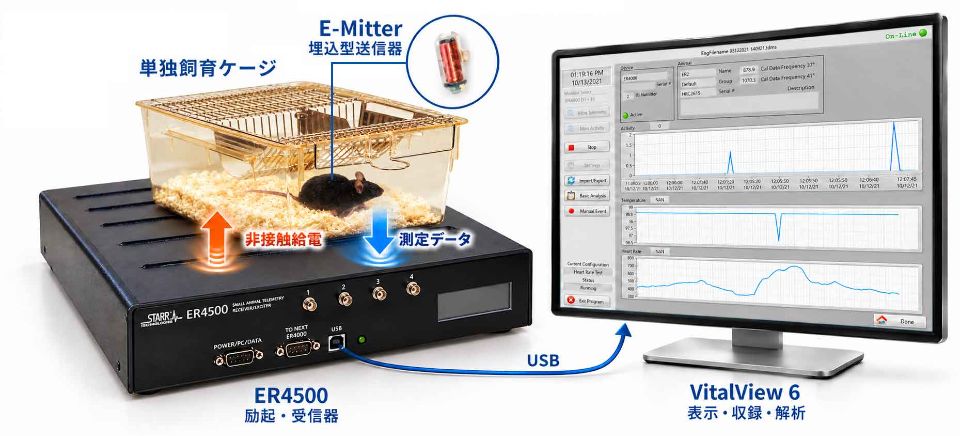

システムを構成する送信器と受信器
ケージ下のER4500が送信器へ電力を供給し、体温・活動量・心拍数の測定データを受信します。PCへ取り込んだデータをVitalView 6で表示・収録・解析します。

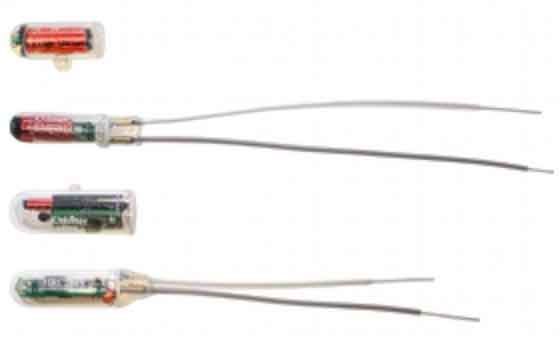

上から順に
-
G2 E-MITTER
-
G2 HR E-MITTER
-
PDT-4000 E-MITTER
-
PDT-4000 HR E-MITTER
ER4500

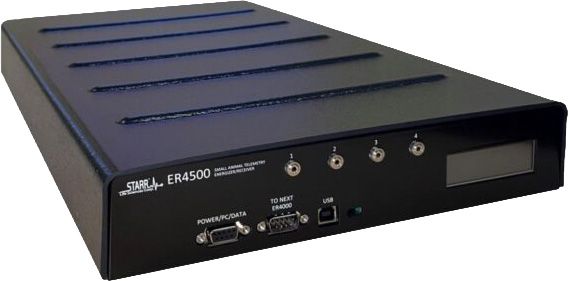

ER4500励起受信器
ER4500は、マウス・ラット用ケージの下に設置して使用できる励起・受信器です。受信器ごとにIDを割り当て、測定個体と対応づけます。
| 測定の組み合わせ | 1受信器につき、送信器1個・動物1個体 |
|---|---|
| PC接続 | USB |
| 最大構成 | 32受信器・32個体 |
| 電源ユニット | 受信器4台あたり1台 |
| 本体寸法 | 50.8×25.4×6.35 cm（20×10×2.5インチ） |
測定個体数から必要な受信器数が決まります
4個体を同時に測定する場合は、送信器4個・ER4500 4台・電源ユニット1台・Iケーブル1本を使用します。ER4500が5台以上の場合は、受信器4台ごとに電源を追加し、追加の電源1台につきYケーブル1本で接続します。ソフトウェアとPCを含め、研究条件に合わせた構成をご案内します。
対象動物と測定項目からモデルを選択
体温と活動量を測るならG2またはPDT。心拍数も記録するならG2 HRまたはPDT HRを選びます。動物の大きさと埋込方法に合わせて、4モデルから選定します。
| 比較項目 | G2 | G2-HR | PDT-4000 | PDT-4000HR |
|---|---|---|---|---|
| 製品写真 |  |
|
 |
 |
| 測定項目 | 体温・活動量 | 心拍数・体温・活動量 | 体温・活動量 | 心拍数・体温・活動量 |
| 対象 | マウス | マウス・ラット | ラット | ラット |
| 目安体重 | - | 25～250 g | 250～900 g | 250～900 g |
| 寸法（長さ×直径） | 15.5×6.5 mm | 19.5×6.5 mm | 23×8 mm | 26×8 mm |
| 重量 | 1.1 g | 1.5 g | 1.6 g | 2.2 g |
目安体重はメーカーの製品説明に基づきます。個体への適合は、研究条件と埋込方法も含めてご相談ください。
活動量は全身の粗大運動を反映
E-Mitterの活動量は、動物の全身の粗大運動を反映する指標です。体温と合わせて、同じ個体の測定データとして確認できます。
初期設定では送信器ごとの校正データを登録
付属ケースのシリアル番号を送信器と照合し、固有のCal Data FrequenciesをVitalView 6へ入力します。送信器の再校正は不要です。
VitalView 6で測定の変化を確認
全個体の測定状況を一覧で確認し、気になる個体を開いて体温・活動量・心拍数の推移を表示できます。収録後の基本解析と、TDMS・CSV形式などでの出力にも対応します。

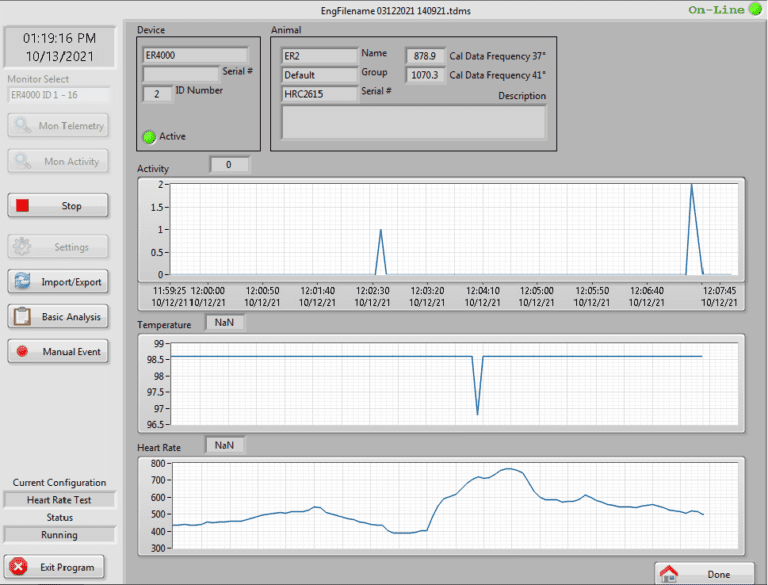

個体別表示。活動量・体温・心拍数を同じ時間の流れで確認できます

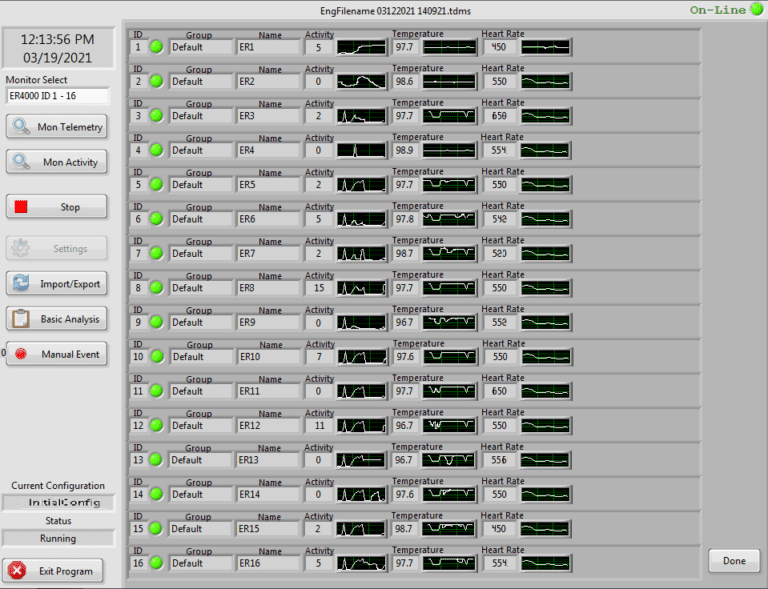

全個体の収録状況を一覧表示

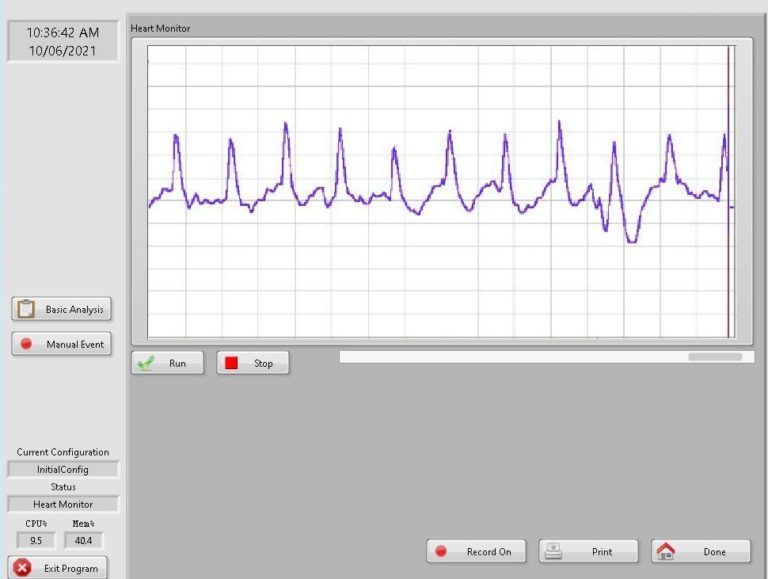

HRモデルの心臓波形を表示・記録
対応環境と収録ライセンス
Windows 11／Windows 10（64 bit）に対応。VitalView 6 Telemetryライセンス（VV-SFTWLIC-V6T）には、収録に必要なUSBドングル（VV-SFTWLIC-V6-DGL）が付属します。PCの性能とUSBポート数は、構成に合わせてご案内します。
測定項目と個体数に合わせたシステム構成
測りたい項目と同時測定個体数をお知らせください。送信器・受信器・ソフトウェアを組み合わせ、必要な構成をご案内します。
| 型式 | 構成品 | 用途 |
|---|---|---|
| 870-0010-01 | G2 E-Mitter 埋込型送信器 | マウス用、体温・活動量 |
| 870-0020-00 | G2 HR E-Mitter 埋込型送信器 | マウス・ラット用、心拍数・体温・活動量 |
| 870-0001-06 | PDT-4000 E-Mitter 埋込型送信器 | ラット用、体温・活動量 |
| 870-0004-03 | PDT-4000 HR E-Mitter 埋込型送信器 | ラット用、心拍数・体温・活動量 |
| VV-ER4500-00 | ER4500 励起・受信器 | 給電・測定データ受信 |
| 1113205 | 電源ユニット | 受信器4台あたり1台 |
| VV-CBL-I3M | Iケーブル（3 m） | 最初の電源の接続用、システムあたり1本 |
| 1079317 | Yケーブル 1m | 2台目以降の電源の接続用、追加電源1台につき1本 |
| 1079318 | Yケーブル 5m | |
| 1079319 | Yケーブル 10m | |
| VV-SFTWLIC-V6T | VitalView 6 Telemetryライセンス | テレメータ用収録ソフト（USBドングル VV-SFTWLIC-V6-DGL 付属） |
