TS410用フローセンサーはトランジットタイム（超音波伝播時間差）技術を用いて、実験用チューブ内の液体流量を高精度かつ安定して測定するためのセンサーです。
水、生理食塩水、血液、バッファー液など、非曝気液体の測定に最適であり、これまでにない解像度で正確な血流波形・流量波形を取得します。
研究回路の設計やアクセス環境に応じて2種類の設計からお選びいただけます。いずれのセンサーも指定された液体・温度・流量範囲に合わせて事前キャリブレーション済みの状態でお届けするため、到着後すぐにセットアップが可能です。
＊本製品はTS410チューブ用モジュールおよび専用コンソールと併せてご使用ください。
PXLシリーズクランプオン型フローセンサー
 |
柔軟な実験用チューブの外側から挟み込んで測定する非侵襲タイプのセンサーです。
|

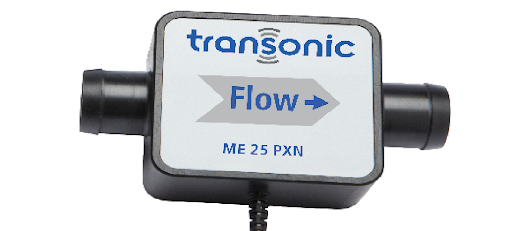

PXNシリーズインライン型フローセンサー（ME25PXN）
チューブの経路に直接組み込んで極めて正確な体積流量を測定するセンサーです。
- 対応チューブ内径: 25mm
- 特徴: 回路への直接接続が可能な場合や、恒久的な測定ポイントを設置したい場合に最適です。最大4つの液体・温度・流量の組み合わせをキャリブレーションして記憶させることが可能です。
- 主な用途: 確実なインライン接続が求められる精密な流量測定テスト。
システム構築・導入時のご注意
フローセンサー単体では測定データの取得はできません。本センサーをご使用になるには以下の機器が必要です：
注文方法
ご注文の際はフローセンサーの種類のほか、校正内容（液体種類・温度）と流量をお選びください。
校正内容：液体（水・食塩水、血液、グリセリン 40%、クレブス）と温度（23℃もしくは37℃）を選択してください。追加費用により、特注温度での校正も可能です。
流量：スタンダードフロー（フルスケール）、ローフロー（1/4スケール）、ウルトラローフロー（1/10スケール、別料金）のいずれか
（キャリブレーション範囲をご参照ください）
各センサーは最大で４つの構成情報を登録可能です。オプションで１つ以上の校正内容を追加（追加スロット）することができます。
注文情報
| 品番 | 品名 |
|---|---|
| PXNシリーズインライン型フローセンサー | |
| ME25PXN | XNシリーズ 内径1インチ |
| ME25PXNB | XNシリーズ 内径1インチ with short tubes and no barbs |
| オプション | |
| H20TX | 追加校正費―水・食塩水/特注温度 |
| BLTX | 追加校正費―血液/特注温度 |
| GLTX | 追加校正費―グリセリン40%/特注温度 |
| KRTX | 追加校正費―クレブス/特注温度 |
| SLOT-PXL | 追加スロット（PXLシリーズ） |
| SLOT-PXN | 追加スロット（PXNシリーズ） |
最適なフローセンサーとチューブを選択するためのポイント
PXNインラインセンサーのサイズ
PXNインラインフローセンサーは回路内のフレキシブルチューブの内径に合うようサイズ設計されています。対応チューブの表をご覧ください。
PXNインラインセンサーにおけるチューブ径
流体力学的な乱れを最小限に抑えるため、回路のチューブ内径に最も近いPXNセンサーを使用する必要があります。チューブ径を細くすると、流れに対する抵抗が増加する可能性があります。
PXLクランプオンセンサーにおけるチューブ
超音波信号をチューブの壁面越しに伝達するには、隙間なく圧迫して密着させる必要があるため、センサーのサイズは回路のチューブに依存します。医療グレードおよび実験室用チューブ（PVC、シリコーン、ポリウレタン）は一般的にPXLセンサーとの使用に適しています。硬質PVCおよびアクリル（ルーサイト）は適していません。本製品は一般的なPVCチューブでの使用を想定しております。PVC以外のチューブでご使用される場合、発注時にセンサーの校正用として60 cmのサンプルチューブが必要となります。
予想される流量
Transonic® フローセンサーのサイズは流量測定において最高の分解能を達成できるように調整されています。センサーが小さいほど微量な流れに対する感度が高くなり、ゼロ流量時のオフセットが低くなります（仕様をご参照ください）。すべてのPXLおよびPXNセンサーにはスタンダードフロー（フルスケール）、ローフロー（1/4スケール）、ウルトラローフロー（1/10スケール）の3つの動的な流量レンジがあります。センサーは指定された流量レンジで最高の精度が得られるよう工場で校正されます。性能仕様を満たすため、ご注文時に3種のいずれかをご指定ください。
注: 特定の用途において適切なサイズと適合性を確認するため、弊社よりチューブサンプルのご提供をお願いする場合があります。
キャリブレーション範囲
PXLシリーズ
| センサー | ローフロー(1/4スケール)²下限直線性限界³ | ローフロー(1/4スケール)²最大測定範囲⁴ | スタンダードフロー(フルスケール)下限直線性限界 | スタンダードフロー(フルスケール)最大測定範囲⁴ | ウルトラローフロー²下限直線性限界 | ウルトラローフロー²最大測定範囲⁴ |
|---|---|---|---|---|---|---|
| 2PXL | 50 ml/min | -250 〜 +250 ml/min | 100 ml/min | -1 〜 +1 L/min | 20 ml/min | -200 〜 +200 ml/min |
| 3PXL, 4PXL, 5PXL | 100 ml/min | -500 〜 +500 ml/min | 200 ml/min | -2 〜 +2 L/min | 40 ml/min | -400 〜 +400 ml/min |
| 6PXL | 250 ml/min | -1.25 〜 +1.25 L/min | 500 ml/min | -5 〜 +5 L/min | 100 ml/min | -1 〜 +1 L/min |
| 7PXL, 8PXL, 9PXL | 500 ml/min | -2.5 〜 +2.5 L/min | 1 L/min | -10 〜 +10 L/min | 200 ml/min | -2 〜 +2 L/min |
| 10PXL, 11PXL, 12PXL | 1 L/min | -5 〜 +5 L/min | 2 L/min | -20 〜 +20 L/min | 400 ml/min | -4 〜 +4 L/min |
| 14PXL, 16PXL | 2.5 L/min | -12.5 〜 +12.5 L/min | 5 L/min | -50 〜 +50 L/min⁵ | 1 L/min | -10 〜 +10 L/min |
| 20PXL | 5 L/min | -25 〜 +25 L/min | 10 L/min | -100 〜 +100 L/min⁵ | 2 L/min | -20 〜 +20 L/min |
- 精度仕様を満たすためにはフローセンサーを使用する流量範囲に合わせてキャリブレーションを行う必要があります。
- ローフローおよびウルトラローフローでキャリブレーションされたフローセンサーはフローモジュールを1/4スケールモードに設定して使用する必要があります。
- 下限直線性限界を下回る測定値は記載されている精度仕様から外れる場合があります。
- 範囲にはゼロが含まれます。最大流量値（-5V〜+5Vの範囲）を超える流量ピークはカットされます。
- 標準のキャリブレーション範囲は最大30 L/minです。より高流量のキャリブレーションの対応可否についてはお問い合わせください。
PXNシリーズ
| センサー | チューブ内径 (mm) | バーブ外径 (mm) | ローフロー(1/4スケール)²下限直線性限界³ | ローフロー(1/4スケール)²最大測定範囲⁴ | スタンダードフロー(フルスケール)下限直線性限界 | スタンダードフロー(フルスケール)最大測定範囲⁴ | ウルトラローフロー²下限直線性限界³ | ウルトラローフロー²最大測定範囲 |
|---|---|---|---|---|---|---|---|---|
| 25PXN | 25.4 | 29 | 5 L/min | -25 〜 +25 L/min | 10 L/min | -100 〜 +100 L/min⁵ | 2 L/min | -10 〜 +10 L/min |
| 25PXNB | 25.4 | バーブなし | 5 L/min | -25 〜 +25 L/min | 10 L/min | -100 〜 +100 L/min⁵ | 2 L/min | -10 〜 +10 L/min |
仕様
PXLシリーズ
| センサーサイズ | 分解能¹(ml/min) | 低流量(1/4スケール)1V出力 | 標準流量スケール1V出力 | 最大流量(標準スケール)5V出力 | 最大ゼロオフセット²(ml/min) | 絶対精度²(読み取り値の%) | 超音波周波数(MHz) | チューブ沿いの寸法 (mm) | 奥行き (mm) | 長さ (mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| 2PXL | 0.5 | 50 ml/min | 200 ml/min | 1 L/min | ± 4.0 | ± 10 | 3.6 | 21 | 17 | 32 |
| 3PXL | 1 | 100 ml/min | 400 ml/min | 2 L/min | ± 8.0 | ± 10 | 3.6 | 21 | 17 | 32 |
| 4PXL | 1 | 100 ml/min | 400 ml/min | 2 L/min | ± 8.0 | ± 10 | 2.4 | 23 | 20 | 35 |
| 5PXL | 1 | 100 ml/min | 400 ml/min | 2 L/min | ± 8.0 | ± 10 | 2.4 | 23 | 20 | 35 |
| 6PXL | 2.5 | 250 ml/min | 1 L/min | 5 L/min | ± 15 | ± 10 | 2.4 | 24 | 23 | 39 |
| 7PXL | 5 | 500 ml/min | 2 L/min | 10 L/min | ± 30 | ± 10 | 1.8 | 26 | 25 | 42 |
| 8PXL | 5 | 500 ml/min | 2 L/min | 10 L/min | ± 30 | ± 10 | 1.8 | 28 | 24 | 44 |
| 9PXL | 5 | 500 ml/min | 2 L/min | 10 L/min | ± 30 | ± 10 | 1.8 | 30 | 26 | 42 |
| 10PXL | 10 | 1 L/min | 4 L/min | 20 L/min | ± 60 | ± 10 | 1.2 | 32 | 27 | 51 |
| 11PXL | 10 | 1 L/min | 4 L/min | 20 L/min | ± 60 | ± 10 | 1.2 | 35 | 28 | 56 |
| 12PXL | 10 | 1 L/min | 4 L/min | 20 L/min | ± 60 | ± 10 | 1.2 | 38 | 30 | 61 |
| 14PXL | 25 | 2.5 L/min | 10 L/min | 50 L/min | ± 150 | ± 10 | 1.2 | 41 | 36 | 66 |
| 16PXL | 25 | 2.5 L/min | 10 L/min | 50 L/min | ± 150 | ± 10 | 1.2 | 47 | 39 | 75 |
| 20PXL | 50 | 5 L/min | 20 L/min | 100 L/min | ± 300 | ± 10 | 0.9 | 58 | 46 | 93 |
キャリブレーションはチューブの材質、肉厚、チューブ内を流れる液体の超音波音速、および温度に依存します。
- 分解能は0.1 Hzフィルター（平均流量出力）において検出可能な最小の流量変化を表します。
- 記載されているシステム精度仕様はTS410流量モジュールを使用した場合のPXLフローセンサーに適用されます。
(a) 絶対精度はゼロ安定性、分解能、および直線性への影響から構成されます。記載されている値は、流量が最大レンジの5%より大きく、ゼロオフセットがゼロに調整されている場合に適用されます。
(b) センサーを日常的に最大レンジの5%未満の流量測定に使用する場合は、流量プロファイルに関連する非直線性を考慮するため、オンサイト（現場）でのキャリブレーションを推奨します。
標準ケーブル長は2メートルです。
対応チューブ
| センサーサイズ | チューブ内径 (inch) | 肉厚 (inch) | チューブ外径 (inch) | ストックチューブ² |
|---|---|---|---|---|
| 2PXL | 3/32 | 1/32¹ | 5/32 | A, B |
| 3PXL | 1/8 | 1/32¹ | 3/16 | A |
| 4PXL | 1/8 | 1/16 | 1/4 | A, B |
| 5PXL | 3/16 | 1/16 | 5/16 | A |
| 6PXL | 1/4 | 1/16 | 3/8 | A, B |
| 7PXL | 1/4 | 3/32 | 7/16 | A, B |
| 8PXL | 3/8 5/16 |
1/16 3/32 |
1/2 | A, B N/A |
| 9PXL | 3/8 | 3/32 | 9/16 | A, B |
| 10PXL | 1/2 | 1/16 | 5/8 | A, B |
| 11PXL | 1/2 | 3/32 | 11/16 | A, B |
| 12PXL | 1/2 | 1/8 | 3/4 | A, B |
| 14PXL | 5/8 11/16 |
1/8 3/32 |
7/8 | A B |
| 16PXL | 3/4 | 1/8 | 1 | A |
| 20PXL | 1 | 1/8 | 1 1/4 | A |
PXNシリーズ
| センサーサイズ | 分解能(10 Hz時,ml/min) | 低流量(1/4スケール)1V出力(L/min) | 標準流量1V出力(L/min) | 最大流量(標準スケール)5V出力(L/min) | 最大ゼロオフセット²(ml/min) | 絶対精度(読み取り値の%) | チューブ端を含む全長(mm) | チューブ端を含まないケース長 (mm) | 超音波周波数(MHz) |
|---|---|---|---|---|---|---|---|---|---|
| 25PXN | ± 10 | 5 | 20 | 100 | ± 200 | ± 4 | 128 | 80 | 0.6 |
| 25PXNB | ± 10 | 5 | 20 | 100 | ± 200 | ± 4 | 111 | 80 | 0.6 |
- 記載されているシステム精度仕様はTS410流量モジュールを使用した場合のPXNフローセンサーに適用されます。
- ゼロオフセットは測定前にゼロ調整を行うことで排除できます。
- 標準ケーブル長は1.35メートルです。
