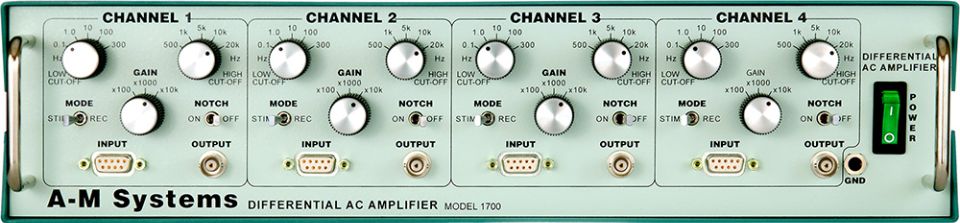

1700
差動4ch ACアンプ

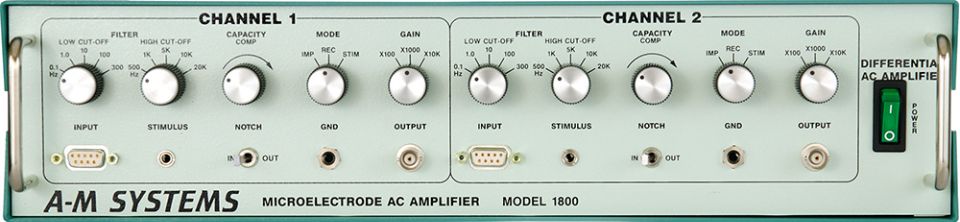

1800 マイクロエレクトロード
2ch ACアンプ
3000
AC/DC差動アンプ
| 1700 差動4ch AC アンプ | 1800 マイクロエレクトロード 2ch ACアンプ | 3000 AC/DC差動アンプ | |
|---|---|---|---|
| 入力インピーダンス | 1012 Ω//50pF | 1011 Ω typical | 1015 Ω//0.2pF differential |
| Gain | x100, x1000, x10000 | x100, x1000, x10000 | x50, x100, x500, x1000, x5000, x10000 |
| CMRR | 75dB | 80dB | 90dB |
| フィルター | Low-cut,High-cut, Notch | Low-cut,High-cut, Notch | Low-cut,High-cut, Notch |
| ノイズ | 1.0 μ Vp-p (10-10KHz) | 3 μVrms(10-10KHz) | 2 μVrms(10-10KHz) |
| 電源 | 100VAC (50or60Hz指定） | 100VAC (50or60Hz指定） | 100VAC(50or60Hz）-DC アダプター |
| オプション | ノーマルヘッドアンプ、DC ヘッドアンプ | ヘッドアンプ 14mmØ x 102mm | レギュラｰ( 記録、通電）、ミニ（記録のみ） |
| カレント | Stim-Mode で外部より通電 ±5mAmax | ±10mAmax | ±10mAmax |
| インピーダンス測定 | - | - | Max40MΩ（2ｎA) |
| 外寸 | W 43.2 x H 12.1 x D 28.6 cm | W 43.2 x H 12.1 x D 28.6 cm | W21.6 x H10.2 x D8.9cm |
モデル3500/3600は新発売の16チャンネル細胞外差動ACアンプです。長年好評を得てるモデル1700 ４チャンネル差動ACアンプの拡張機種が期待に応えリリースされました。差動16入力チャンネル、タッチスクリーンのフロントパネル、コンピュータコントロール機能、内臓キャリブレータ、外部オシロスコープへの2chモニター出力など様々な特徴を持っています。
1700と比べて....3500/3600の特徴は：
- ゲイン設定とゲインレンジを拡長
- High Pass フィルター設定・レンジを拡充
- Loss Pass フィルター設定・レンジを拡充
- インスツルメンツモードのTTL コントロール
- 通電用ツイン刺激バス
- チャンネルモニター
- キャリブレーションシグナル内臓
- コモンレファレンスバス
- ブランキング
- PC コントロール機能
- MATLAB® と LabVIEW SDK ドライバー対応
- ラック対応サイズ
3500 差動16ch ACアンプ
3600 16ch ACアンプ・ヘッドステージ付
| 3500 差動16ch ACアンプ | 3600 16ch ACアンプ・ヘッドステージ付き | |
|---|---|---|
| 入力インピーダンス | V1012 Ω //4pF | V1012 Ω //4pF |
| ゲイン | x2 ～ x 20,000 の13 段階 | x10 ～ x 20,000 の11 段階 |
| ノイズ | Voltage, fB = 10Hz ～ 10kHz, 1.0 μ V p-p typical | Voltage, fB = 10Hz ～ 10kHz、2.0 μVrms typical |
| オフセットボルテージ | 平均ドリフト ± 4.0 μ V/℃ typical、 ～ ± 30.0 μ V/℃ | 平均ドリフト ± 4.0 μ V/℃ typical、 ～ ± 30.0 μ V/℃ |
| バイアスカレント | ～ ± 0.4nA initial | ～ ± 0.1pA initial |
| オフセットカレント | ～ ± 0.4nA initial | ～ ± 0.1pA initial |
| インターチャンネルクロストーク | 100dB at 1kH | -70dB at 1kH |
| 入力電圧サイズ | VDC：1V、 VAC：Gain / 10V、CMR： 100dB | VDC：1V、 VAC：Gain / 10V、CMR： 100dB |
| 定格出力 | 出力電圧：± 11V、出力抵抗：＞ 100 Ω | 出力電圧：± 11V、出力抵抗：＞ 100 Ω |
| Low Cut-Off フィルター | Cut Off 周波数：0.3, 1.0, 3.0, 10.0, 30.0, 100, 300, 500 Hz Cut-Off Rate: 40dB/decade |
Cut Off 周波数：0.3, 1.0, 3.0, 10.0, 30.0, 100, 300, 500 Hz Cut-Off Rate: 40dB/decade |
| High Cut-Off フィルター | Cut Off 周波数： 0.1, 0.3, 0.5, 1.0, 3.0, 5.0, 10.0, 20.0 kHz Cut-Off Rate: 40dB/decade |
Cut Off 周波数： 0.1, 0.3, 0.5, 1.0, 3.0, 5.0, 10.0, 20.0 kHz Cut-Off Rate: 40dB/decade |
| ノッチフィルター | Center Frequency：50Hz / 60Hz 、Rejection： >35dB | Center Frequency：50Hz / 60Hz 、Rejection： >35dB |
| ヘッドステージリミット | 最大カレント：20mA、電圧レンジ：± 10V | 最大カレント：20mA、電圧レンジ：± 10V |
| 型式 | 品名 |
|---|---|
| 1700 | 差動4ch AC アンプ |
| 1800 | マイクロエレクトロード 2ch AC アンプ |
| 3000 | AC/DC 差動アンプ |
| 3500 | 差動16ch AC アンプ |
| 3600 | 16ch AC アンプ・ヘッドステージ付 |
