生体電位:PowerLab シグナルコンディショナー / アクセサリー


PowerLabの生体電位測定

生体電位:PowerLab シグナルコンディショナー / アクセサリー



バイオアンプ

電気アイソレートBF(Body Protect) 規格の生体アンプです。PowerLabと接続し、ソフトウェア上でフィルタやレンジなどの測定設定を行います。
心電図、筋電図、脳波などの生体電位の測定に最適。DC モード搭載よりEOG、EGG の測定可能。オーディオ出力1 チャンネル搭載。
対応ソフトウェア:LabChart 8
対応ハードウェア:PowerLab 35、30、26 シリーズ
更なる詳細:メーカーサイト(英文)

FE231 バイオアンプ



1チャンネルモデル。

仕様
入力端子 1.5 mm ピンオスソケット
入力レンジ ± 100 μV ~± 100 mV( 10 ステップ)
Low passフィルタ off, 50, 100, 200, 500, 1000, 2000, 5000 Hz
High passフィルタ DC, 0.0003, 0.001, 0.003, 0.01, 0.03, 0.1, 0.3, 1, 3,10, 30, 100, 200, 300 Hz
オーディオ出力 3.5 mm ステレオアウトプット

MLA2350 FE231 用シールドバイオアンプケーブル(3 線)、MLA2504 3 線シールドリード線(黒緑白)、MLA1212 FE231 バイオアンプ用マイクロフック電極 が付属。


FE232 デュアルバイオアンプ


2チャンネルモデル。

仕様
入力端子 6 ピンDIN/MS ソケット
入力レンジ ± 100 μV ~± 100 mV( 10 ステップ)
Low passフィルタ off, 50, 100, 200, 500, 1000, 2000, 5000 Hz
High passフィルタ DC, 0.0003, 0.001, 0.003, 0.01, 0.03, 0.1, 0.3, 1, 3,10, 30, 100, 200, 300 Hz
オーディオ出力 3.5 mm ステレオアウトプット

MLA2540 5 線シールドバイオアンプケーブル、MLA2505 シールドリード線5 本組 が付属。


FE234 4連バイオアンプ


4チャンネルモデル。

仕様
入力端子 9 × 1.5mm オスピンソケット
入力レンジ ± 100 μV ~± 100 mV( 10 ステップ)
Low passフィルタ 50, 100, 200, 500, 1000, 2000, 5000,10000 Hz
High passフィルタ D.C, 0.0003, 0.001, 0.003, 0.01, 0.03, 0.1, 0.3, 1, 3, 10,30, 100, 200, 300 Hz
オーディオ出力 3.5 mm ステレオアウトプット

MLA0310 リードワイヤ(1.8m、10 本)が付属。


FE238 8連バイオアンプ


8チャンネルモデル。

仕様
入力端子 17 × 1.5mm オスピンソケット
入力レンジ ± 100 μV ~± 100 mV( 10 ステップ)
Low passフィルタ 50, 100, 200, 500, 1000, 2000, 5000,10000 Hz
High passフィルタ D.C, 0.0003, 0.001, 0.003, 0.01, 0.03, 0.1, 0.3, 1, 3, 10, 30, 100, 200, 300 Hz
オーディオ出力 3.5 mm ステレオアウトプット

MLA0310 リードワイヤ(1.8m、10 本)が付属。


EOGポッド

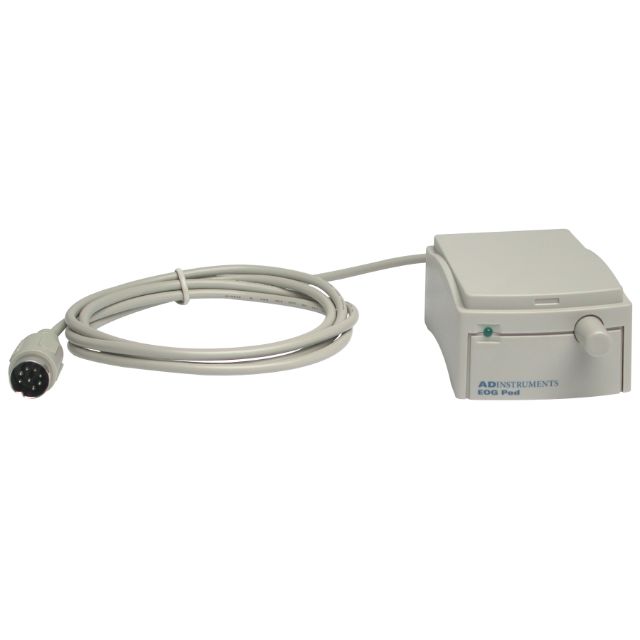

ML317 EOGポッド

眼電図の記録に最適な電気アイソレート型アンプ。
胃電図の測定にも使用できます。ゼロ調整ノブで、手動でのベースラインレベルの調節が可能。
MLA2503 線シールドリードワイヤ付属。

仕様
増幅レンジ ± 100, 200, 500μV, ± 1, 2, 5 mV
ポッドゲイン × 1000
Low passフィルタ 500 Hz (fixed) 2nd order Butterworth
温度ドリフト ± 3 mV/°C

アクセサリー:生体電位

MLA2350
FE231 用シールドバイオアンプケーブル(3 線)

FE231 バイオアンプ用。

MLA2504
3 線シールドリード線(黒緑白)

コード長:98cm
4 mm スナップコネクタ

MLA2540
5 線シールドバイオアンプケーブル

デュアルアンプ用。
MLA2505 シールドリードワイヤと併用。


MLA2505
シールドリード線5 本組

クリップシールド電極コードワイヤ5 本。
MLA2540 5 線シールドバイオアンプケーブルと併用。

MLA2503
シールドリード線3 本組

クリップシールド電極コードワイヤ3 本。
MLA2340 3 線シールドバイオアンプケーブルと併用。

MLA2340
3 線シールドバイオアンプケーブル

FE132 バイオアンプ用。(⇐旧モデル)
MLA2503 シールドリードワイヤと併用。


MLA4105
シールド生体信号電極(Ag-AgCl)4mm 5 パック

Ag-AgCl の直径4mm、厚さ1mm の電極。EMGやEEG 測定に。1.5mm ソケットの端子により、MLA2540 5 線シールドバイオアンプケーブルや、FE231、FE234、FE238 バイオアンプと併用。

MLA8205
シールド生体信号電極(Ag-AgCl)8mm 5 パック

Ag-AgCl の直径8mm、厚さ1mm の電極。ジェル用に2mm の穴があります。EMG やEEG 測定に。1.5mm ソケットの端子により、MLA25405 線シールドバイオアンプケーブルや、FE231、FE234、FE238 バイオアンプと併用。

MLA1615
シールドリードワイヤー(ワニ口)100cm

ワニ口クリップ付き誘導コード5 本セッ(100cm)。
MLA2340/MLA2540 バイオアンプケーブルと併用。


MLA1605
シールドリードワイヤー(ワニ口)25cm

ワニ口クリップ付き誘導コード5 本セット(25cm)。
MLA2340/MLA2540 バイオアンプケーブルと併用。

MLA1610
シールドリードワイヤー(マイクロクリップ)

マイクロクリップ付き誘導コード5 本セッ(25cm)。
MLA2340/MLA2540 バイオアンプケーブルと併用。

MLA1203
針電極

29 ゲージ・12mm 針、1.5mm 安全ソケット付き、
5 個。(125 cm )
MLA2340/MLA2540 バイオアンプケーブル用


MLA1540
5 線バイオアンプケーブル

デュアルアンプ用。MLA0315 リードワイヤと併用。

MLA1340
3 線バイオアンプケーブル

FE132 バイオアンプ用。(⇐旧タイプ)
MLA0313 リードワイヤと併用

MLA0315
5 線リードワイヤ

5 本クリップ電極コード。(100cm)
MLA1540 バイオアンプケーブルと併用。


MLA0310
リードワイヤ(1.8m、10 本)

10 本クリップ電極コード。(180cm)
MLA1340 またはMLA1540 と併用

MLA0311
リードワイヤ(1m、10 本)

10 本クリップ電極コード。(100cm)
MLA1340 またはMLA1540 と併用

MLA0313
3 線リードワイヤ

3 本クリップ電極コード。(100cm)
MLA1340 バイオアンプケーブルと併用。
