温度嗜好性表現型解析に最適な選択肢――より繊細で偏りのない解析ができます
主な特徴
- ヒーターとクーラーを対向配置し、対称的な温度勾配を形成
- 各側12ゾーン（鏡像対称）、温度差を均等分割
- リング内4点の熱電対によるリアルタイム温度測定
- 赤外線対応CCDカメラを標準装備
- 60分間の行動を自動記録・解析
- 可視／赤外デュアルライト搭載で暗所測定に対応
- 室温制御機能により温度精度を向上
- 断熱構造のリング型アルミニウム走路と対称設計により、空間的バイアスを排除し、再現性の高いデータ取得を実現します。二択プレート法や直線型回廊法と比較して、動物の自由度、温度選択幅、探索行動解析の点で優れています。
標準構成
- 温度勾配試験装置本体
- 金属製ケージ壁（高さ15 cm）
- IR透過性プラスチック製内壁（黒、高さ15 cm）
- カメラスタンド（有線動物記録向け）
- ビデオカメラ
- 光源アッセンブリ（IR/可視光線）
- 支柱2本
- 軸受けホルダー
- カメラホルダー（灰色）
- 電源コード
- USB 2.0ケーブル（5 m）
- USBケーブル（1 m）
- USBストレージ（取扱説明書、品質保証書等同梱）
仕様
| 検知方法 | カメラを介して専用行動解析ソフトウェアで検知 |
|---|---|
| 寸法 | 81W×60D×86H (cm) |
| 温度範囲 | 20~65℃ (加温のみ)、4~65℃ (加温＋冷却) |
| 精度 | 1℃ |
| 温度フィードバック | 4つの熱電対を介して専用行動解析ソフトウェアで実行 |
| 内径 | 45 cm |
| 外径 | 57.5 cm |
| 廊下の幅 | 6.5 cm |
| 壁の高さ | 15 cm (標準)、25 cm (オプション) |
| 重量 | 49.5 kg |
| 電源 | 100 V、50/60 Hz、最大350 W |
適用研究分野：疼痛
|

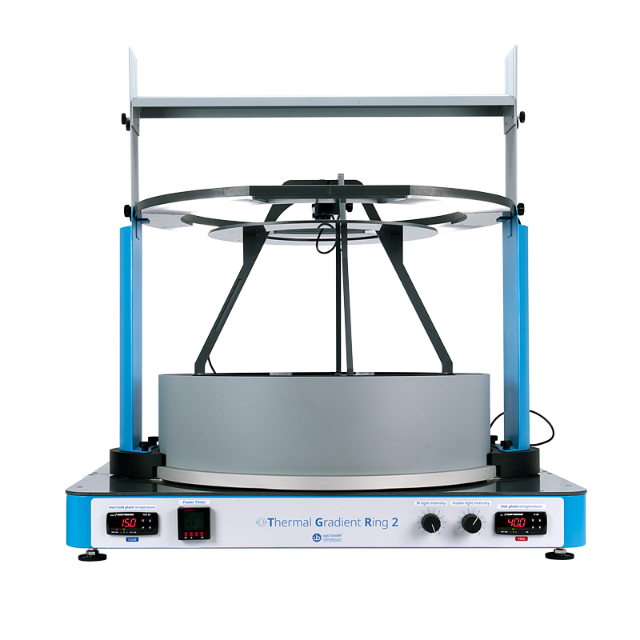

温度勾配試験装置（TGR）は、温度依存的な表現型および薬理効果を高精度に識別できる、完全自動型のサーマルグラジエント装置です。マウスの温度選好・回避行動を記録・解析し、神経障害性疼痛、末梢神経障害、温度感受性評価、表現型解析、創薬スクリーニングに適しています。 円形リング構造により、従来の長方形装置で見られる隅への偏在行動を除外します。動物は自由に周回移動でき、行動はカメラで自動追跡されます。 |
|
|
各温度ゾーン（左右対称12ゾーン×2）での滞在時間、侵入回数、移動距離、速度、好適温度などをユーザー介入なしで取得可能です。 好適温度は、ゾーン温度と滞在時間から算出される加重平均値として自動計算され、指定温度以上の滞在割合も解析できます。 また、スイベルサポートを採用し、オプトジェネティクスや電気生理学など、有線接続を必要とする実験にも対応可能です。 |

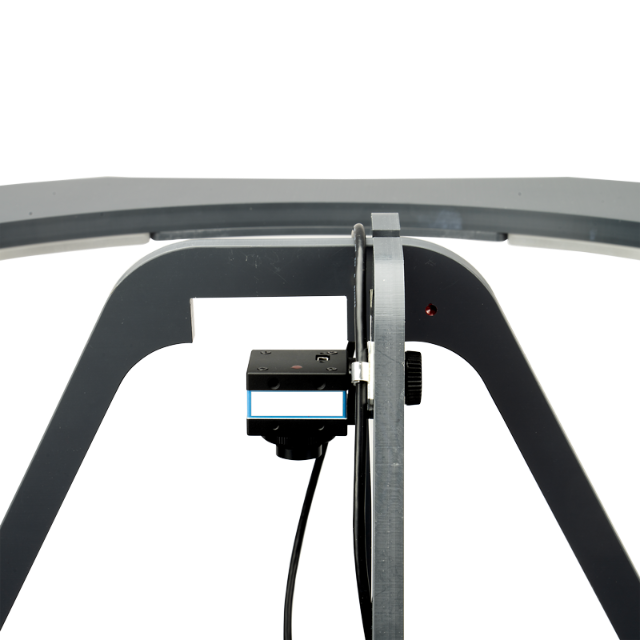

 リング上部のカメラ |

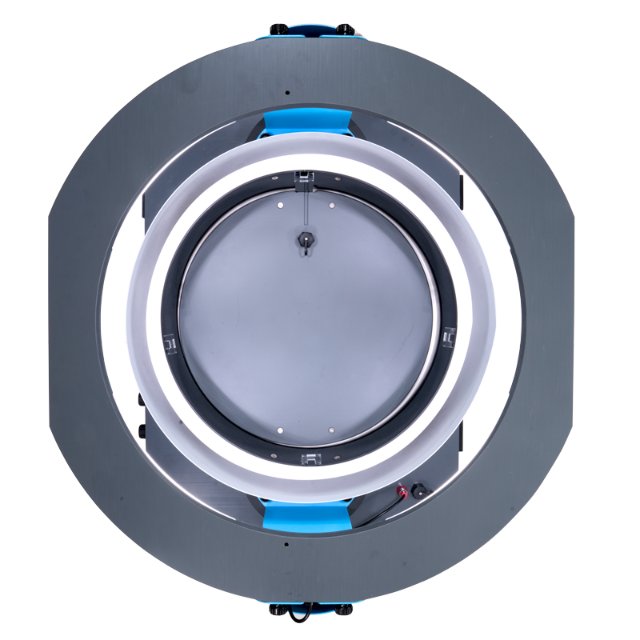

動物はリング状の廊下を移動できます

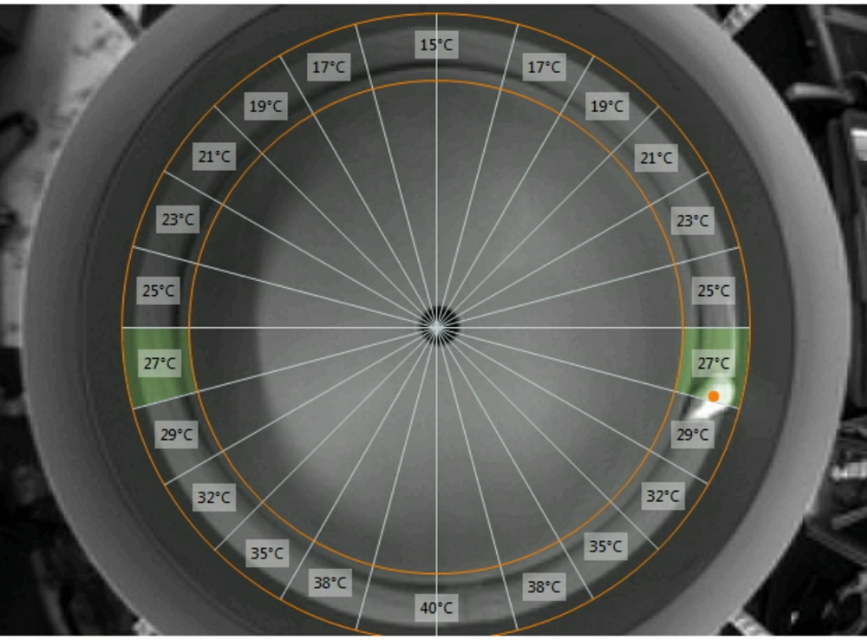

細やかな区画ごとの温度設定が可能です
| 型式 | 品名 |
|---|---|
| 35530 | Thermal Gradient Ring温度勾配試験装置 |
| 60000-TG | Thermal Gradient Ring用行動解析ソフトウェア |
| オプション | |
| 35530-UBC12 | 1年延長保証（35530） |
| 35530-UBC24 | 2年延長保証（35530） |
| 31300-001 | Thermal Gradient Ring用壁 (高さ25 cm) |
